Com connectar els tres cables d'un termopar
Deixa un missatge
1. El principi bàsic dels termoparells

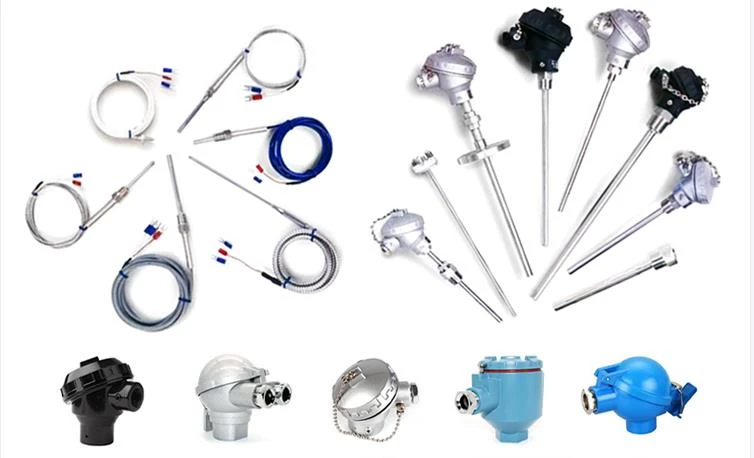

Els termoparells són un instrument de mesura de temperatura d'ús habitual que utilitza l'efecte termoelèctric per mesurar la temperatura d'un objecte. Els termoparells estan formats per dos cables metàl·lics diferents, que es connecten al termòmetre mitjançant cables de connexió. Segons l'efecte termoelèctric, quan hi ha una diferència de temperatura entre els punts de connexió de dos tipus de cables, hi haurà una diferència de potencial entre els cables, que es pot utilitzar per mesurar la temperatura.
2. Mètode de cablejat per a termoparells
Els termoparells generalment tenen tres cables, dos dels quals són cables de termopar i l'altre és un cable de protecció a terra. El mètode correcte de cablejat és crucial per a la mesura precisa dels termoparells.
En primer lloc, connecteu els dos cables del termopar a dos cables del mateix color al cable de color. Entre ells, el cable vermell és l'elèctrode positiu, que està connectat al cable vermell del cable de color; Connecteu el cable de l'elèctrode negatiu al cable de color.
En segon lloc, connecteu el cable de connexió a terra protector del termopar al cable de connexió a terra protector del cable de color, normalment un cable de plata o coure.
A continuació, utilitzeu cinta aïllant per assegurar la connexió del cable per garantir una connexió segura i fiable.
3. Precaucions per als termoparells
En el cablejat, s'ha de parar atenció als punts següents:
El cablejat dels termoparells s'ha de mantenir sec per evitar el contacte amb la humitat o ambients amb alta humitat.
En segon lloc, els terminals de cablejat del cable de connexió a terra han d'estar ben connectats a terra per garantir la seguretat de la connexió a terra.
En tercer lloc, els cables dels termoparells s'han de mantenir nets per evitar que quedin massa enredats o penjats als objectes.
4. Camps d'aplicació dels termoparells
Els termoparells s'utilitzen àmpliament en la mesura de la temperatura en diversos camps, com ara la fabricació industrial, instruments mèdics, experiments d'investigació científica, etc. Té les característiques d'un ampli rang de mesura, una alta precisió de mesura i una estructura duradora, i és àmpliament reconegut i aplicat en el camp de mesura i control de la temperatura.
En resum, el cablejat correcte és la clau per mesurar la temperatura amb termoparells, i només les connexions raonables poden obtenir dades de temperatura precises i fiables.
